Αδιαβατική Ψύξη Ψυκτικών Μονάδων με Υδρονέφωση Υψηλής Πίεσης

Γιατί επιλέχθηκε η αδιαβατική ψύξη;

Σε πολλές ψυκτικές εγκαταστάσεις, η πρώτη σκέψη για τη βελτίωση της απόδοσης είναι η αναβάθμιση ή ακόμη και η αντικατάσταση του υφιστάμενου εξοπλισμού. Ωστόσο, σε αρκετές περιπτώσεις, η σημαντικότερη δυνατότητα βελτίωσης δεν βρίσκεται στο ίδιο το ψυκτικό συγκρότημα, αλλά στις συνθήκες κάτω από τις οποίες αυτό καλείται να λειτουργήσει.

Οι αερόψυκτοι συμπυκνωτές αποβάλλουν τη θερμότητα του ψυκτικού κυκλώματος χρησιμοποιώντας τον αέρα του περιβάλλοντος. Όσο αυξάνεται η θερμοκρασία αυτού του αέρα, τόσο δυσκολότερη γίνεται η διαδικασία συμπύκνωσης. Το σύστημα λειτουργεί με υψηλότερες πιέσεις, οι συμπιεστές απαιτούν περισσότερη ενέργεια και η συνολική απόδοση της εγκατάστασης περιορίζεται.

Η αδιαβατική ψύξη αντιμετωπίζει το πρόβλημα πριν ο θερμός αέρας εισέλθει στους συμπυκνωτές. Αντί να επιχειρεί να ψύξει άμεσα τον μηχανολογικό εξοπλισμό, μειώνει τη θερμοκρασία του εισερχόμενου αέρα, δημιουργώντας ευνοϊκότερες συνθήκες λειτουργίας για ολόκληρο το ψυκτικό σύστημα.

Η συγκεκριμένη προσέγγιση επιλέχθηκε επειδή μπορούσε να βελτιώσει τη λειτουργία των υφιστάμενων ψυκτικών μονάδων χωρίς εκτεταμένες παρεμβάσεις στον εξοπλισμό και χωρίς να διαταραχθεί η καθημερινή λειτουργία της εγκατάστασης.

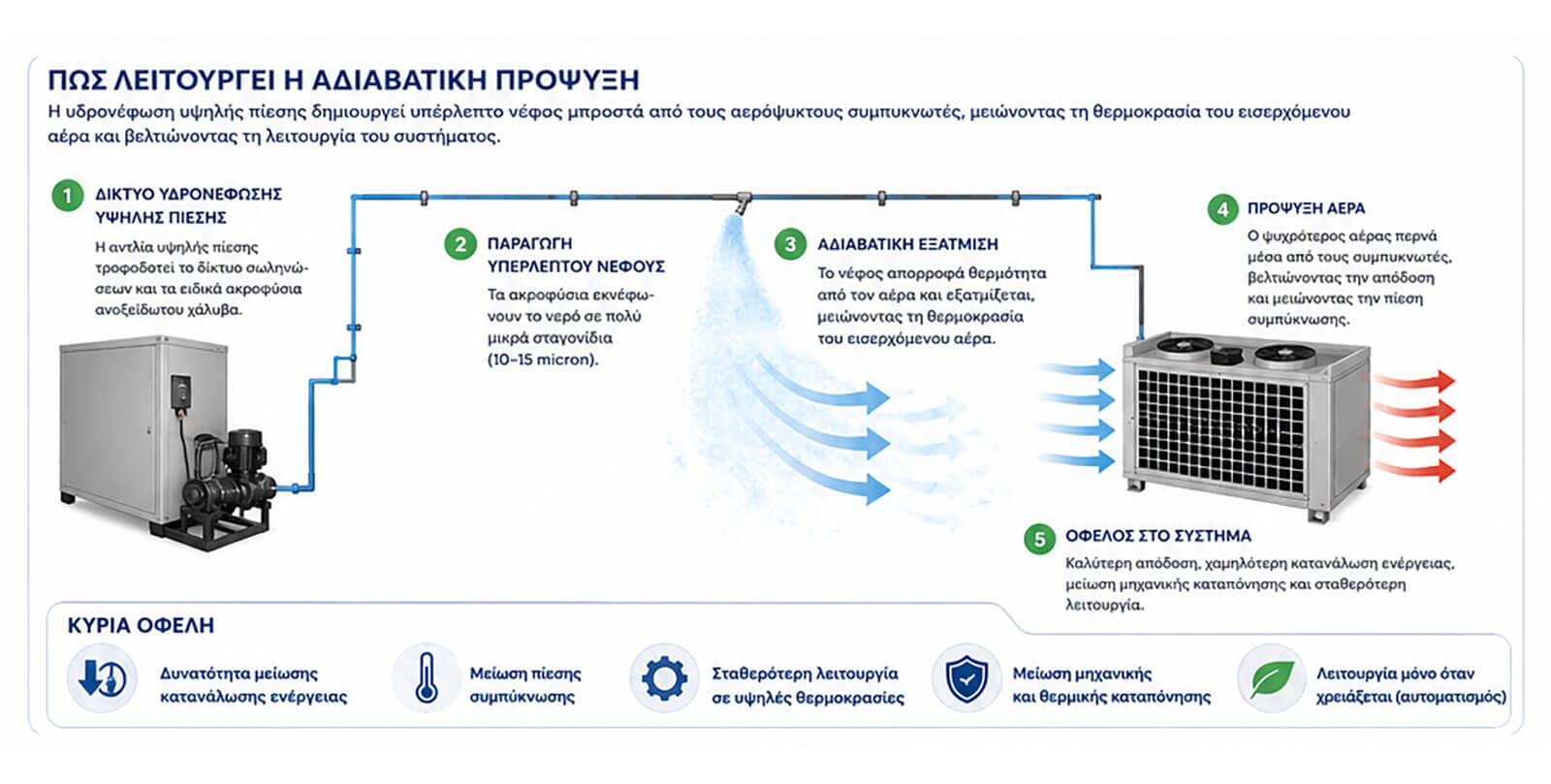

Πώς λειτουργεί η αδιαβατική ψύξη;

Στη συγκεκριμένη εφαρμογή, η αδιαβατική ψύξη επιτυγχάνεται μέσω της προψύξης του αέρα πριν από την είσοδό του στους συμπυκνωτές. Η διαδικασία βασίζεται στη φυσική αρχή της εξάτμισης του νερού, κατά την οποία απορροφάται θερμότητα από τον εισερχόμενο αέρα πριν αυτός φτάσει στις ψυκτικές μονάδες.

Το σύστημα υδρονέφωσης υψηλής πίεσης δημιουργεί υπέρλεπτα σταγονίδια νερού στον αέρα πριν από τα σημεία εισαγωγής των συμπυκνωτών. Καθώς τα σταγονίδια έρχονται σε επαφή με τον θερμό αέρα, εξατμίζονται απορροφώντας μέρος της θερμικής του ενέργειας.

Με αυτόν τον τρόπο μειώνεται η θερμοκρασία του αέρα πριν αυτός διέλθει από τους συμπυκνωτές.

Η ψύξη δεν παράγεται από ένα πρόσθετο μηχανικό ψυκτικό σύστημα. Προκύπτει από τη λανθάνουσα θερμότητα εξάτμισης του νερού, γεγονός που καθιστά τη διαδικασία ιδιαίτερα αποδοτική όταν οι συνθήκες θερμοκρασίας και σχετικής υγρασίας είναι κατάλληλες.

Ο ψυχρότερος αέρας εισόδου επιτρέπει στους συμπυκνωτές να αποβάλλουν αποτελεσματικότερα τη θερμότητα του ψυκτικού κυκλώματος. Ως αποτέλεσμα, περιορίζεται η πίεση συμπύκνωσης και δημιουργούνται ευνοϊκότερες συνθήκες λειτουργίας για τους συμπιεστές.

Η σημασία της θερμοκρασίας εισόδου στους συμπυκνωτές

Η θερμοκρασία του αέρα περιβάλλοντος αποτελεί έναν από τους σημαντικότερους παράγοντες που επηρεάζουν την απόδοση ενός αερόψυκτου ψυκτικού συστήματος.

Τις θερμότερες ώρες της ημέρας, οι συμπυκνωτές καλούνται να αποβάλουν θερμότητα σε έναν ήδη θερμό αέρα. Όσο μικρότερη είναι η διαφορά θερμοκρασίας μεταξύ του ψυκτικού μέσου και του εξωτερικού αέρα, τόσο δυσκολότερη γίνεται η μεταφορά θερμότητας.

Η αδιαβατική προψύξη αυξάνει αυτή τη διαφορά, μειώνοντας τη θερμοκρασία του αέρα πριν από την είσοδό του στις μονάδες. Έτσι, ο ίδιος εξοπλισμός μπορεί να λειτουργήσει υπό ευνοϊκότερες θερμοδυναμικές συνθήκες.

Η πραγματική μείωση της θερμοκρασίας εξαρτάται από παράγοντες όπως:

• η εξωτερική θερμοκρασία,
• η σχετική υγρασία,
• η ταχύτητα του αέρα,
• ο διαθέσιμος χρόνος εξάτμισης,
• το μέγεθος των σταγονιδίων,
• η απόσταση των ακροφυσίων από τους συμπυκνωτές,
• η ομοιομορφία κατανομής του νέφους.

Για τον λόγο αυτό, η αδιαβατική ψύξη δεν αποτελεί απλή προσθήκη ακροφυσίων μπροστά από μία μονάδα. Απαιτεί τεχνική μελέτη της ροής του αέρα και ακριβή προσαρμογή του συστήματος στις συνθήκες της εγκατάστασης.

Γιατί χρησιμοποιήθηκε υδρονέφωση υψηλής πίεσης;

Η αποτελεσματικότητα της αδιαβατικής ψύξης εξαρτάται σε μεγάλο βαθμό από το μέγεθος των σταγονιδίων που παράγει το σύστημα.

Η υδρονέφωση υψηλής πίεσης δημιουργεί εξαιρετικά λεπτά σταγονίδια, τα οποία διαθέτουν μεγάλη επιφάνεια σε σχέση με τον όγκο τους. Αυτό επιταχύνει τη διαδικασία εξάτμισης και επιτρέπει στο νερό να απορροφήσει θερμότητα από τον αέρα σε πολύ σύντομο χρονικό διάστημα.

Σε αντίθεση με μία συμβατική εκτόξευση νερού ή ένα σύστημα χαμηλής πίεσης, η υδρονέφωση υψηλής πίεσης επιτρέπει:

• ταχύτερη εξάτμιση των σταγονιδίων,
• αποτελεσματικότερη απορρόφηση θερμότητας,
• καλύτερη αξιοποίηση της διαθέσιμης ποσότητας νερού,
• ομοιόμορφη κάλυψη της επιφάνειας εισαγωγής αέρα,
• περιορισμό του κινδύνου ανεπιθύμητης διαβροχής,
• ακριβέστερο έλεγχο της παροχής ανά ζώνη λειτουργίας.

Η επιλογή των ακροφυσίων, της παροχής και της πίεσης λειτουργίας πραγματοποιήθηκε με βάση τις απαιτήσεις του συγκεκριμένου έργου και όχι ως μία τυποποιημένη εφαρμογή.

Εξάτμιση και όχι διαβροχή

Ένα από τα σημαντικότερα σημεία του σχεδιασμού ήταν η διασφάλιση ότι το νερό θα εξατμίζεται στον αέρα πριν έρθει σε επαφή με τον ψυκτικό εξοπλισμό.

Η λειτουργία ενός σωστά μελετημένου συστήματος αδιαβατικής προψύξης δεν βασίζεται στη διαβροχή των στοιχείων του συμπυκνωτή αλλά στη μεταβολή της θερμοκρασίας του αέρα που κατευθύνεται προς αυτά.

Για να επιτευχθεί αυτό, πρέπει να συνδυαστούν σωστά:

• το μέγεθος των σταγονιδίων,
• η απόσταση εκνέφωσης,
• η κατεύθυνση της ροής,
• η ταχύτητα αναρρόφησης των ανεμιστήρων,
• η συνολική παροχή νερού,
• οι συνθήκες θερμοκρασίας και υγρασίας.

Εάν η παροχή είναι μεγαλύτερη από εκείνη που μπορεί να εξατμιστεί στις συγκεκριμένες συνθήκες, υπάρχει κίνδυνος να παραμείνουν μη εξατμισμένα σταγονίδια. Εάν είναι μικρότερη από την απαιτούμενη, το σύστημα δεν αξιοποιεί πλήρως τη διαθέσιμη δυνατότητα ψύξης.

Η ισορροπία μεταξύ αυτών των παραμέτρων αποτελεί βασικό μέρος της μηχανολογικής μελέτης.

Η επίδραση στην πίεση συμπύκνωσης

Η πίεση συμπύκνωσης συνδέεται άμεσα με τη θερμοκρασία στην οποία το ψυκτικό μέσο αποβάλλει τη θερμότητά του.

Όταν η θερμοκρασία του εξωτερικού αέρα είναι υψηλή, το ψυκτικό σύστημα αναγκάζεται να λειτουργήσει σε υψηλότερη θερμοκρασία και πίεση συμπύκνωσης, προκειμένου να συνεχιστεί η μεταφορά θερμότητας προς το περιβάλλον.

Με τη μείωση της θερμοκρασίας του εισερχόμενου αέρα, οι συμπυκνωτές μπορούν να αποβάλλουν αποτελεσματικότερα τη θερμότητα. Αυτό μπορεί να συμβάλει στη μείωση της πίεσης λειτουργίας στην υψηλή πλευρά του ψυκτικού κυκλώματος.

Η βελτίωση αυτή έχει πολλαπλή σημασία, καθώς μπορεί να οδηγήσει σε:

• χαμηλότερη απαίτηση ισχύος από τους συμπιεστές,
• περιορισμό των ακραίων πιέσεων κατά τις θερμότερες ώρες,
• σταθερότερη λειτουργία του ψυκτικού συστήματος,
• μειωμένη μηχανική και θερμική καταπόνηση,
• καλύτερη αξιοποίηση της εγκατεστημένης ψυκτικής ισχύος.

Το ακριβές όφελος εξαρτάται πάντοτε από τον τύπο του εξοπλισμού, τις συνθήκες λειτουργίας και τη συνολική διαχείριση της εγκατάστασης.

Αδιαβατική ψύξη και συντελεστής απόδοσης COP

Ο συντελεστής απόδοσης COP εκφράζει τη σχέση μεταξύ της παραγόμενης ψυκτικής ισχύος και της ηλεκτρικής ενέργειας που καταναλώνει ένα ψυκτικό σύστημα.

Όταν το σύστημα λειτουργεί σε υψηλές πιέσεις συμπύκνωσης, απαιτείται περισσότερη ηλεκτρική ισχύς για την παραγωγή της ίδιας ψυκτικής απόδοσης. Αντίθετα, όταν η θερμοκρασία του αέρα στους συμπυκνωτές μειώνεται, μπορεί να περιοριστεί το έργο που απαιτείται από τους συμπιεστές.

Η αδιαβατική ψύξη δεν μεταβάλλει τον βασικό σχεδιασμό του ψυκτικού κυκλώματος. Βελτιώνει όμως το περιβάλλον λειτουργίας του, δημιουργώντας τις προϋποθέσεις για αποδοτικότερη λειτουργία.

Στην πράξη, αυτό σημαίνει ότι το σύστημα μπορεί να επιτυγχάνει το απαιτούμενο ψυκτικό έργο με μικρότερη ενεργειακή επιβάρυνση, ιδιαίτερα κατά τις περιόδους υψηλής εξωτερικής θερμοκρασίας.

Δεν είναι σωστό να αποδίδεται μία ενιαία ποσοστιαία βελτίωση COP σε όλες τις εγκαταστάσεις. Η πραγματική επίδραση εξαρτάται από:

• την αρχική απόδοση του ψυκτικού συστήματος,
• τη θερμοκρασία και την υγρασία περιβάλλοντος,
• το είδος των συμπυκνωτών,
• το ψυκτικό μέσο,
• το επιθυμητό σημείο λειτουργίας,
• τη διάρκεια λειτουργίας υπό υψηλό θερμικό φορτίο,
• τον τρόπο ελέγχου των συμπιεστών και των ανεμιστήρων.

Για τον λόγο αυτό, η αξιολόγηση της απόδοσης πρέπει να πραγματοποιείται με βάση τα πραγματικά δεδομένα της κάθε εγκατάστασης.

Ο ρόλος της ροής του αέρα

Η ροή του αέρα αποτελεί καθοριστικό παράγοντα στον σχεδιασμό του συστήματος.

Οι ανεμιστήρες των συμπυκνωτών δημιουργούν συγκεκριμένη κατεύθυνση και ταχύτητα αναρρόφησης. Το νέφος πρέπει να τοποθετείται σε σημείο όπου μπορεί να παρασυρθεί ομοιόμορφα προς την επιφάνεια εισαγωγής, διατηρώντας παράλληλα τον απαραίτητο χρόνο για εξάτμιση.

Εάν τα ακροφύσια τοποθετηθούν πολύ κοντά, ο διαθέσιμος χρόνος εξάτμισης περιορίζεται. Εάν τοποθετηθούν πολύ μακριά, το νέφος μπορεί να επηρεαστεί από τον άνεμο ή να μη φτάσει ομοιόμορφα σε ολόκληρη την επιφάνεια.

Η τεχνική μελέτη λαμβάνει υπόψη:

• την κατεύθυνση των ανεμιστήρων,
• την ταχύτητα αναρρόφησης,
• τις πιθανές ανακυκλοφορίες θερμού αέρα,
• την απόσταση μεταξύ των μονάδων,
• την επίδραση του εξωτερικού ανέμου,
• πιθανά εμπόδια γύρω από τους συμπυκνωτές,
• την ανάγκη ανεξάρτητης λειτουργίας διαφορετικών ζωνών.

Στόχος δεν είναι απλώς να υπάρχει νέφος στον χώρο, αλλά να αξιοποιείται αποτελεσματικά από την πραγματική ροή αέρα των συμπυκνωτών.

Ο ρόλος του αυτοματισμού

Ένα σύστημα αδιαβατικής ψύξης δεν πρέπει να λειτουργεί συνεχώς ούτε με τον ίδιο τρόπο σε όλες τις περιβαλλοντικές συνθήκες.

Η λειτουργία του συστήματος σχεδιάστηκε ώστε να ενεργοποιείται όταν υπάρχει πραγματική ανάγκη και όταν οι συνθήκες επιτρέπουν αποδοτική εξάτμιση του νερού.

Ανάλογα με τη διαμόρφωση της εγκατάστασης, ο αυτοματισμός μπορεί να λαμβάνει υπόψη:

• τη θερμοκρασία περιβάλλοντος,
• τη σχετική υγρασία,
• τη θερμοκρασία του αέρα εισόδου,
• την πίεση συμπύκνωσης,
• τη λειτουργία των ανεμιστήρων,
• το φορτίο των ψυκτικών μονάδων,
• προκαθορισμένες ώρες λειτουργίας,
• εξωτερικό σήμα από BMS ή PLC.

Ο έλεγχος μπορεί να πραγματοποιείται σε στάδια ή ανά ανεξάρτητη ζώνη, ώστε να ενεργοποιείται μόνο το τμήμα της εγκατάστασης που απαιτείται κάθε στιγμή.

Με αυτόν τον τρόπο περιορίζεται η άσκοπη κατανάλωση νερού, αποφεύγεται η λειτουργία σε μη ευνοϊκές συνθήκες και διατηρείται η καλύτερη δυνατή ισορροπία μεταξύ ψυκτικού οφέλους και λειτουργικού κόστους.

Βασικά στοιχεία της εγκατάστασης

Η τελική λύση περιλάμβανε τον απαραίτητο εξοπλισμό για αξιόπιστη και ελεγχόμενη λειτουργία σε βιομηχανικό περιβάλλον.

Τα βασικά στοιχεία του συστήματος ήταν:

• αντλητικό συγκρότημα υψηλής πίεσης 70 bar,

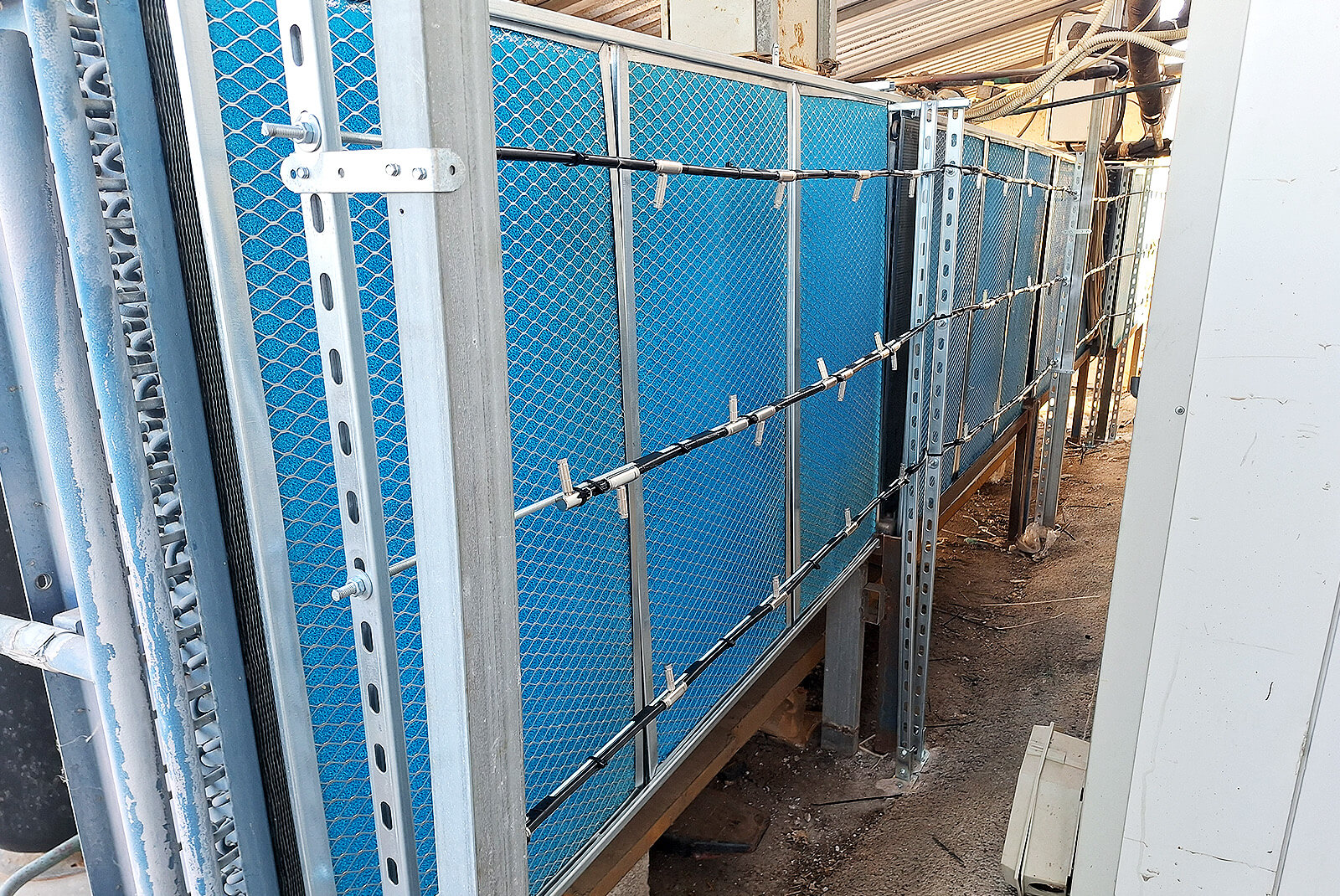

• δίκτυο σωληνώσεων κατάλληλο για λειτουργία υψηλής πίεσης,

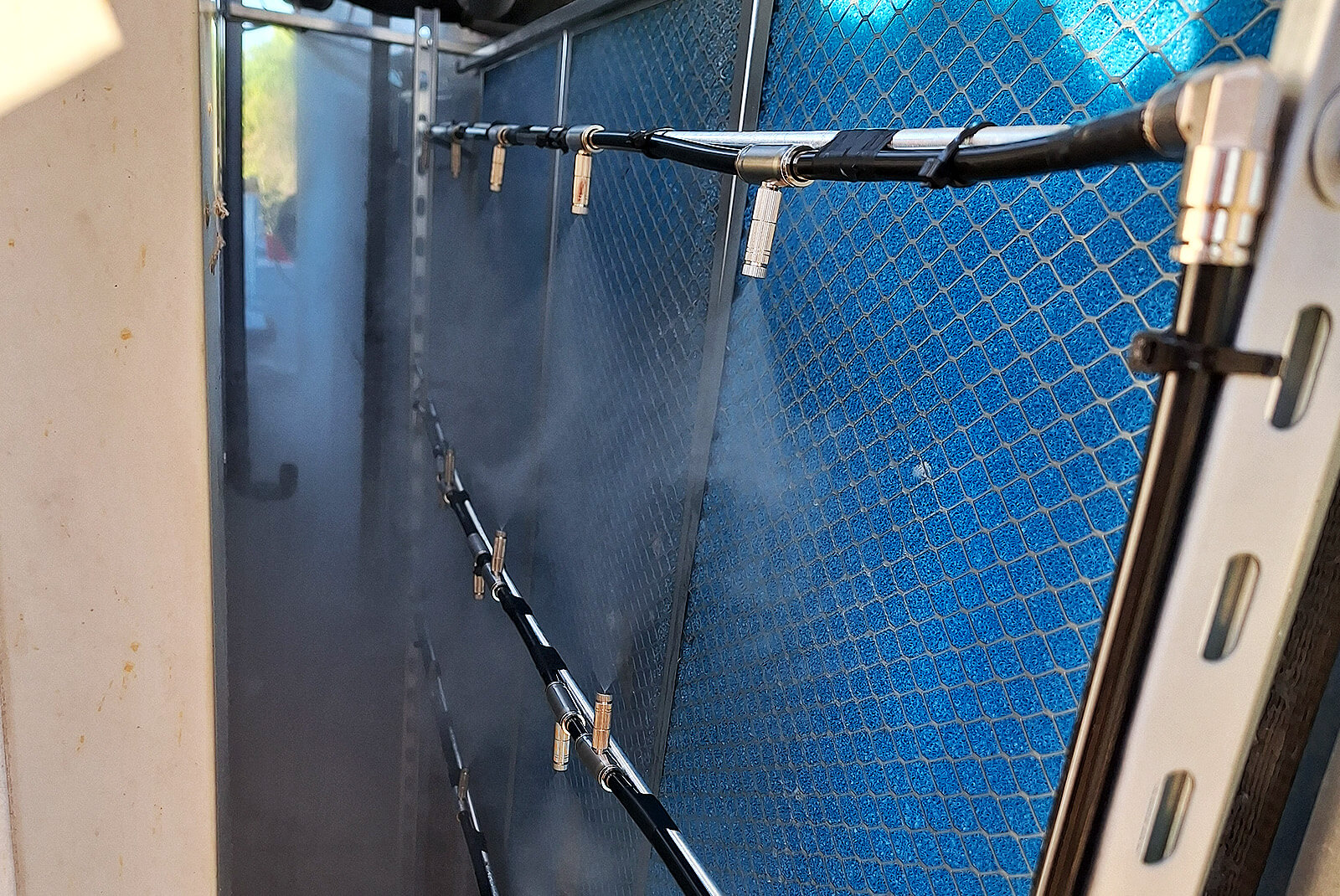

• ακροφύσια ακριβείας για παραγωγή υπέρλεπτου νέφους,
• κατάλληλη διάταξη εκνέφωσης πριν από τους συμπυκνωτές,
• σύστημα φίλτρανσης και επεξεργασίας νερού,
• ηλεκτρολογικός πίνακας ελέγχου,
• δυνατότητα αυτοματοποιημένης ενεργοποίησης,
• ανεξάρτητος έλεγχος επιμέρους ζωνών, όπου απαιτείται,
• διατάξεις εκτόνωσης και προστασίας του δικτύου.

Ο εξοπλισμός επιλέχθηκε με κριτήρια την αξιοπιστία, τη σταθερότητα λειτουργίας, την ευκολία συντήρησης και τη δυνατότητα προσαρμογής σε μελλοντικές ανάγκες της εγκατάστασης.

Η σημασία της ποιότητας του νερού

Η ποιότητα του νερού είναι κρίσιμη σε κάθε σύστημα υδρονέφωσης υψηλής πίεσης.

Τα πολύ μικρά ανοίγματα των ακροφυσίων απαιτούν αποτελεσματική φίλτρανση, ώστε να αποφεύγονται επικαθίσεις και εμφράξεις. Παράλληλα, τα άλατα και τα διαλυμένα στερεά μπορούν να επηρεάσουν τόσο τη λειτουργία των ακροφυσίων όσο και την καθαρότητα του περιβάλλοντος γύρω από την εγκατάσταση.

Για τον λόγο αυτό, η μελέτη ενός συστήματος αδιαβατικής ψύξης πρέπει να λαμβάνει υπόψη:

• τη σκληρότητα του νερού,
• την αγωγιμότητα,
• τη συγκέντρωση διαλυμένων αλάτων,
• την παρουσία αιωρούμενων σωματιδίων,
• τις απαιτήσεις φίλτρανσης,
• την πιθανή ανάγκη πρόσθετης επεξεργασίας.

Η σωστή διαχείριση του νερού συμβάλλει στη διατήρηση της απόδοσης του συστήματος και στη μείωση των αναγκών συντήρησης σε βάθος χρόνου.

Πλεονεκτήματα της αδιαβατικής ψύξης

Όταν το σύστημα σχεδιαστεί και ρυθμιστεί σωστά, μπορεί να προσφέρει σημαντικά λειτουργικά οφέλη:

• βελτίωση των συνθηκών λειτουργίας των αερόψυκτων συμπυκνωτών,
• δυνατότητα μείωσης της πίεσης συμπύκνωσης,
• περιορισμό της ενεργειακής επιβάρυνσης των συμπιεστών,
• σταθερότερη λειτουργία κατά τις θερμότερες ώρες,
• καλύτερη αξιοποίηση της διαθέσιμης ψυκτικής ισχύος,
• περιορισμό της μηχανικής και θερμικής καταπόνησης,
• εφαρμογή χωρίς αντικατάσταση του υφιστάμενου ψυκτικού εξοπλισμού,
• αυτοματοποιημένη λειτουργία μόνο όταν υπάρχει πραγματική ανάγκη,
• δυνατότητα προσαρμογής σε διαφορετικές μονάδες και ζώνες λειτουργίας.

Τα οφέλη δεν είναι ίδια σε κάθε εγκατάσταση. Εξαρτώνται από τη μελέτη, τις περιβαλλοντικές συνθήκες και τον τρόπο με τον οποίο το σύστημα ενσωματώνεται στη συνολική λειτουργία του ψυκτικού εξοπλισμού.

Το αποτέλεσμα στην πράξη

Με την ολοκλήρωση της μελέτης, η TECHNOMIST προχώρησε στην τεχνική επίβλεψη της εγκατάστασης, διασφαλίζοντας ότι η υλοποίηση ακολουθεί πιστά τις προδιαγραφές του σχεδιασμού.

Η εγκατάσταση πραγματοποιήθηκε από την ΕΙΡΜΑΝ, επίσημο αντιπρόσωπο της TECHNOMIST στην Κρήτη, με βάση τη μελέτη εφαρμογής και τις τεχνικές οδηγίες που εκπονήθηκαν ειδικά για το έργο.

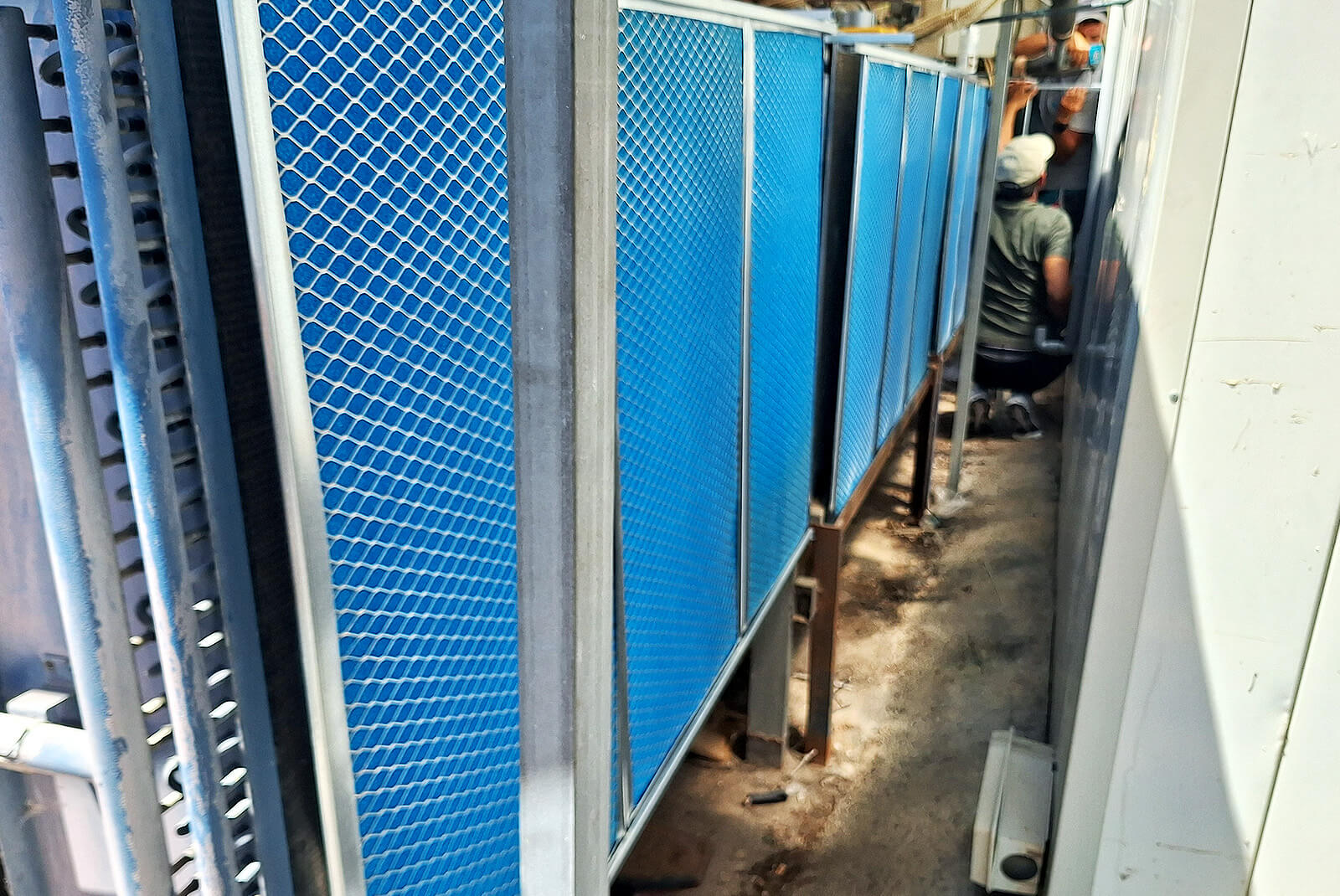

Το σύστημα ενσωματώθηκε στην υφιστάμενη ψυκτική εγκατάσταση χωρίς να απαιτηθούν σημαντικές παρεμβάσεις στον μηχανολογικό εξοπλισμό ή διακοπή της καθημερινής λειτουργίας της επιχείρησης.

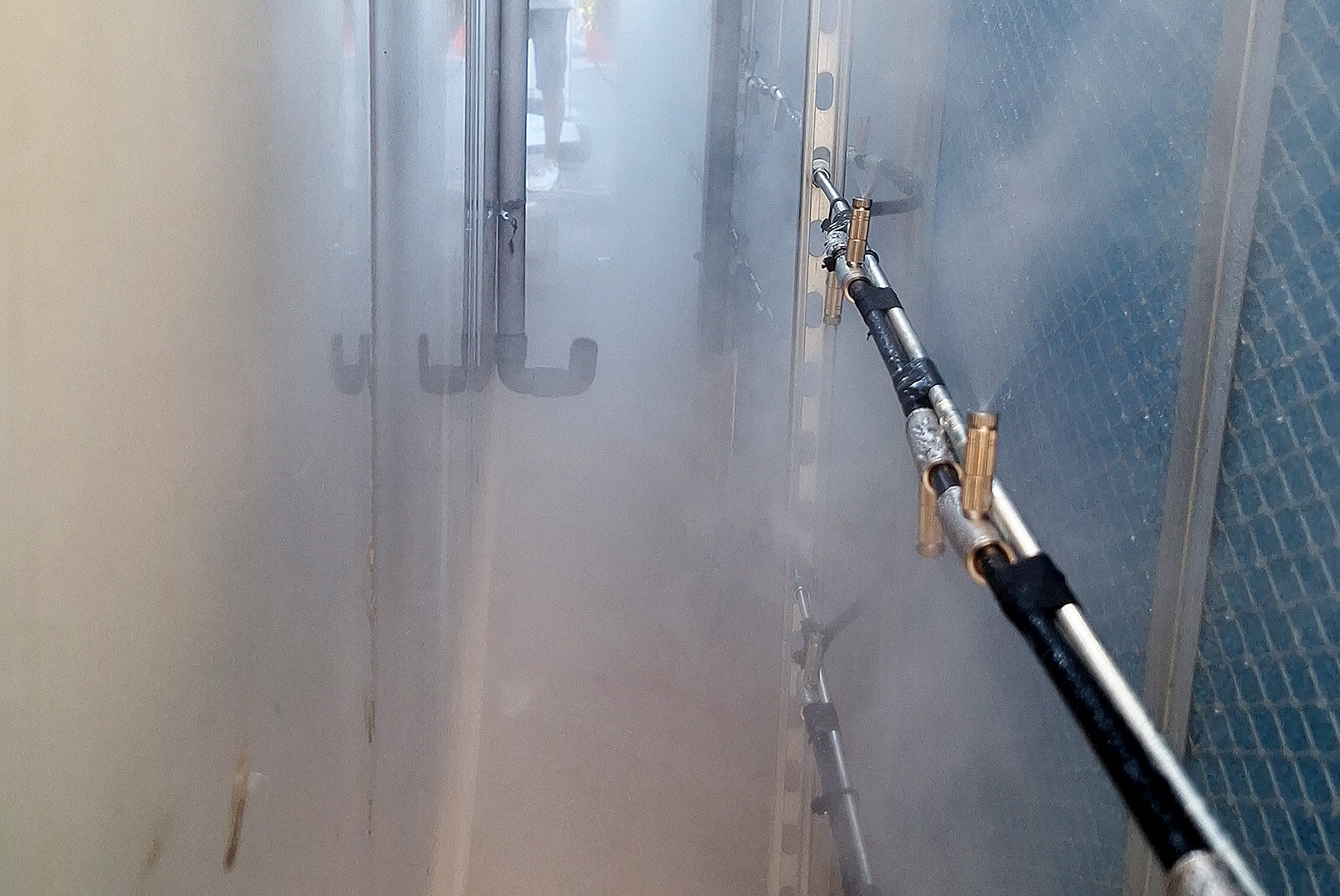

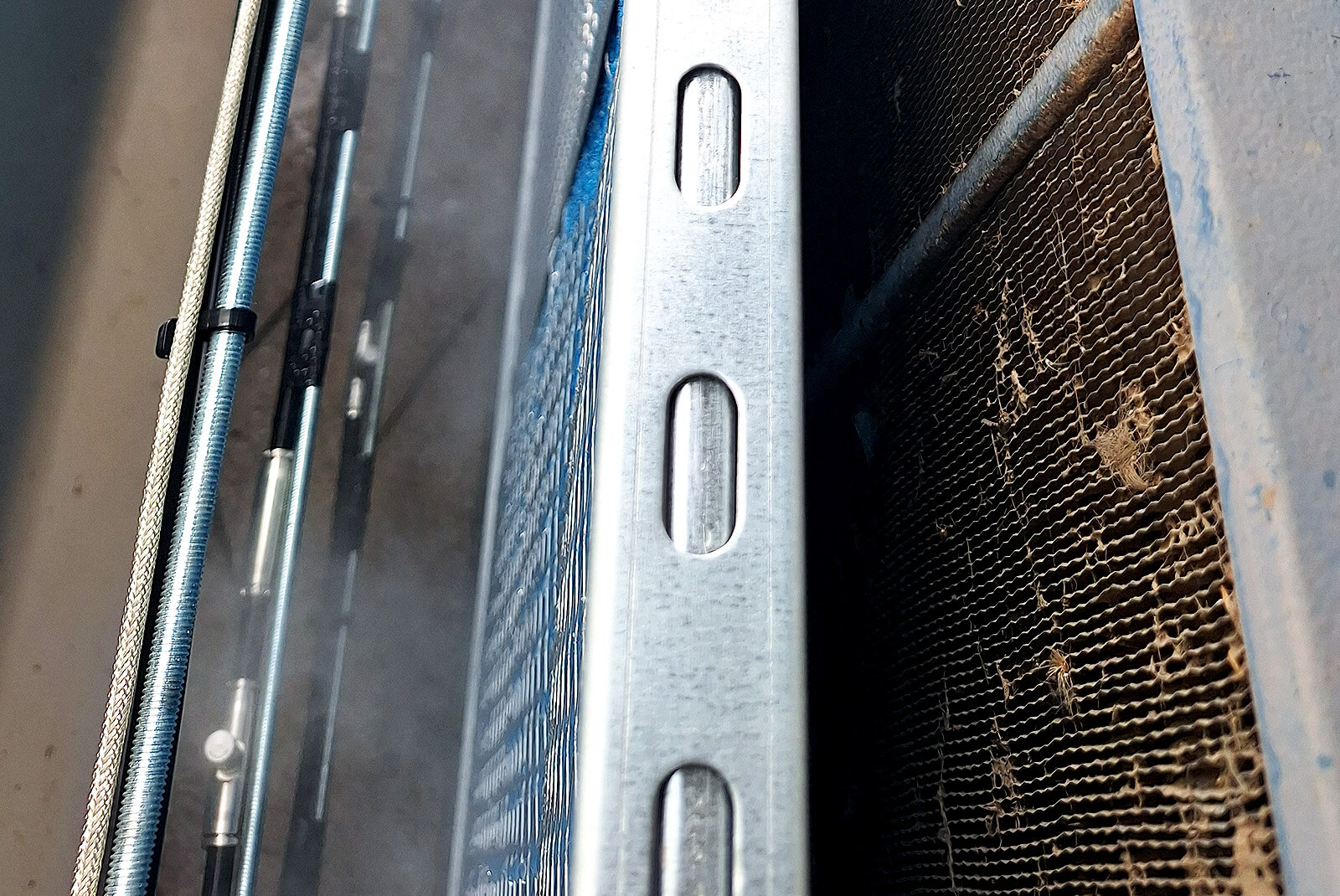

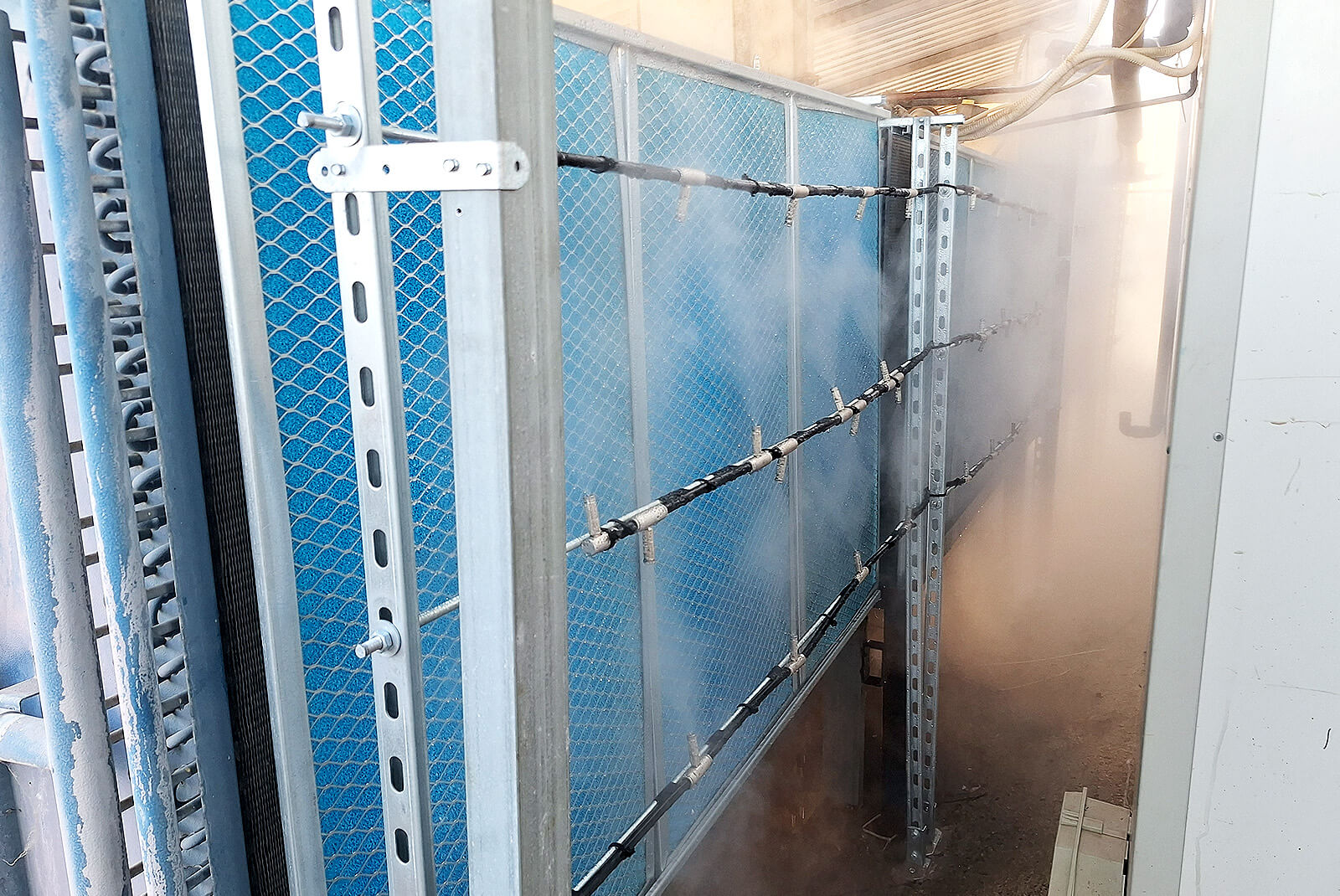

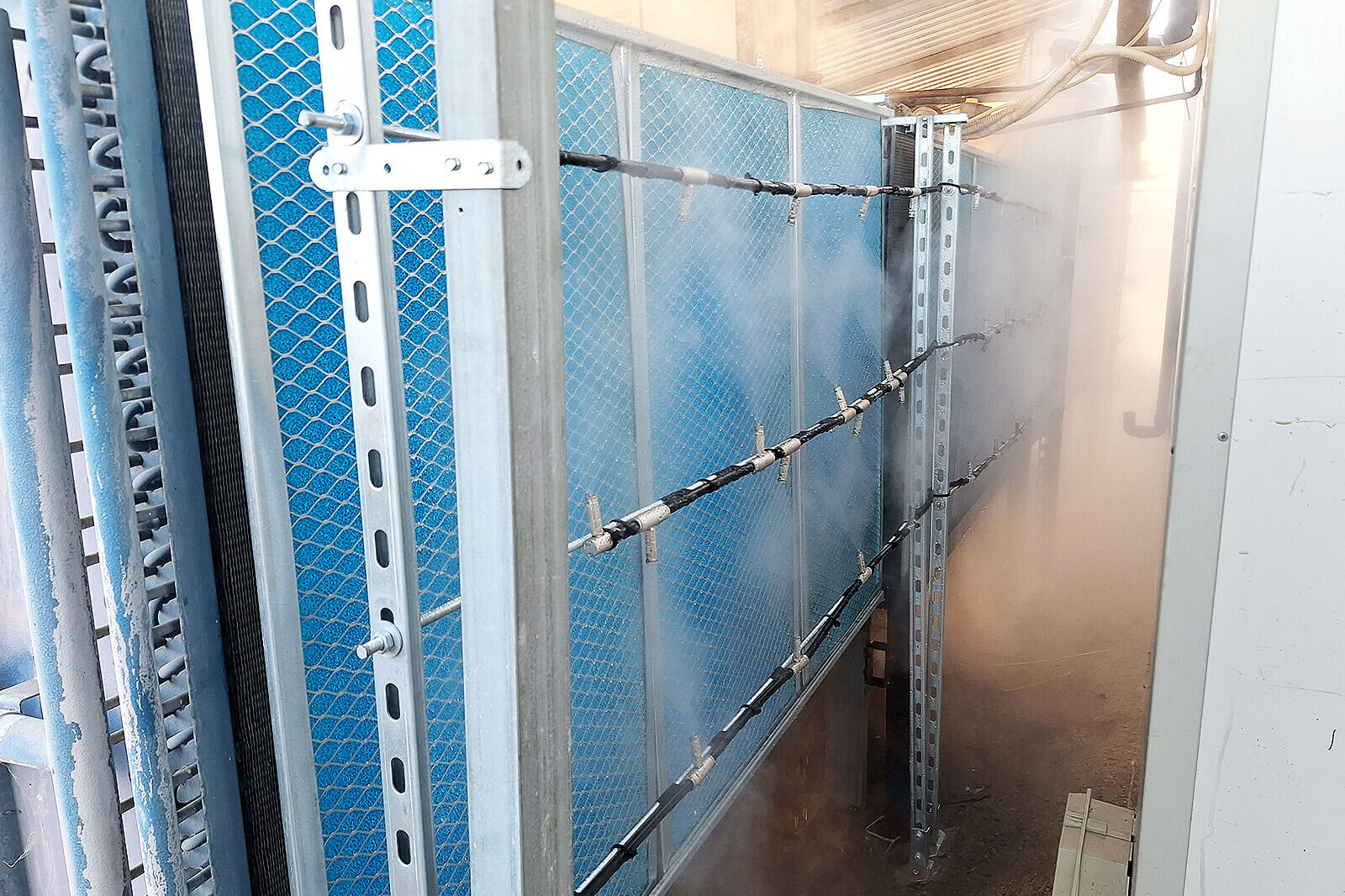

Η τελική διάταξη σχεδιάστηκε ώστε το παραγόμενο νέφος να κατανέμεται ομοιόμορφα μπροστά από τους συμπυκνωτές, αξιοποιώντας τη φυσική ροή αέρα των ανεμιστήρων και δημιουργώντας τις κατάλληλες συνθήκες για αποτελεσματική αδιαβατική ψύξη.

Οφέλη για την εγκατάσταση

Η εφαρμογή ενός σωστά μελετημένου συστήματος αδιαβατικής ψύξης μπορεί να συμβάλει ουσιαστικά στη συνολική λειτουργία μιας ψυκτικής εγκατάστασης, ιδιαίτερα κατά τις περιόδους υψηλού θερμικού φορτίου.

Στη συγκεκριμένη εφαρμογή, ο σχεδιασμός στόχευε στη δημιουργία ευνοϊκότερων συνθηκών λειτουργίας των ψυκτικών μονάδων, προσφέροντας:

• αποτελεσματικότερη λειτουργία των αερόψυκτων συμπυκνωτών,
• δυνατότητα περιορισμού της πίεσης συμπύκνωσης κατά τις θερμότερες ώρες της ημέρας,
• σταθερότερη λειτουργία των ψυκτικών μονάδων σε περιόδους αυξημένων θερμοκρασιών,
• δυνατότητα περιορισμού της κατανάλωσης ηλεκτρικής ενέργειας, ανάλογα με τις πραγματικές συνθήκες λειτουργίας,
• μείωση της μηχανικής και θερμικής καταπόνησης βασικών εξαρτημάτων,
• καλύτερη αξιοποίηση της εγκατεστημένης ψυκτικής ισχύος,
• υψηλό επίπεδο αυτοματοποίησης με λειτουργία μόνο όταν απαιτείται.

Όπως σε κάθε εφαρμογή αδιαβατικής ψύξης, το πραγματικό ενεργειακό όφελος εξαρτάται από τις συνθήκες λειτουργίας, τον τύπο του ψυκτικού εξοπλισμού, τις εξωτερικές θερμοκρασίες και τον τρόπο διαχείρισης της εγκατάστασης.

Μελέτη, επίβλεψη και υλοποίηση

Η επιτυχία ενός έργου αδιαβατικής ψύξης δεν εξαρτάται αποκλειστικά από την ποιότητα του εξοπλισμού. Εξαρτάται από τη σωστή συνεργασία όλων των σταδίων του έργου.

Στη συγκεκριμένη εφαρμογή:

• η TECHNOMIST ανέλαβε τη μηχανολογική μελέτη και τον σχεδιασμό του συστήματος,
• πραγματοποιήθηκε τεχνική επίβλεψη κατά την υλοποίηση,
• η εγκατάσταση εκτελέστηκε από την ΕΙΡΜΑΝ, επίσημο συνεργάτη της TECHNOMIST στην Κρήτη,
• πραγματοποιήθηκαν οι απαραίτητες ρυθμίσεις και έλεγχοι πριν από την παράδοση του έργου.

Η διαδικασία αυτή εξασφαλίζει ότι το τελικό αποτέλεσμα ανταποκρίνεται στον αρχικό σχεδιασμό και ότι κάθε στοιχείο της εγκατάστασης λειτουργεί σύμφωνα με τις απαιτήσεις της εφαρμογής.
